Branngardiner
Innovative brann- og røykstoppende rullegardiner i to produktlinjer — E/EW og EI. Beskytter mennesker, eiendom og bygninger.
Kort sagt: Flammatex branngardiner leveres i to produktlinjer. E/EW stopper flamme og strålevarme. EI isolerer i tillegg mot varmeledning. CE-merkede. Produsert i egen fabrikk.
18 × 10 m
Maks størrelse (EI)
E30 – EI120
Brannklasser
3–4 u / 7–8 u
Leveringstid E/EW · EI
3,5 kg/m²
Vekt
To produktlinjer — E/EW og EI
E/EW-gardiner stopper flamme og strålevarme. EI-gardiner isolerer i tillegg mot varmeledning gjennom selve gardinen.
Flammatex
E/EW-serien
Stopper flamme og strålevarme (EW). Mest brukt for innvendige åpninger, fasade og heissjakter.
| Brannklasse | CPR-nr. | Maks størrelse |
|---|---|---|
| E120 / EW30 | 1396-CPR-0167 | 7 900 × 6 000 mm |
| E120 / EW60 | 1396-CPR-0243 | 8 200 × 8 200 mm |
| E120 / EW90 | 1396-CPR-0243 | 5 000 × 4 000 mm |
| EW120 C1* | 1396-CPR-0168 + 1396-CPR-0271 | 10 000 × 6 000 mm |
*Sa/S200 røyktetthet
Flammatex
EI-serien
Isolerer mot varmeledning i tillegg til flamme og røyk. For de mest krevende brannkravene.
| Brannklasse | CPR-nr. | Maks størrelse |
|---|---|---|
| EI30 – EI60+ | 2434-CPR-0040 | 12 000 × 10 000 mm |
| EI60 – EI120* | 2434-CPR-0036 | 18 000 × 10 000 mm |
*Sa/S200 røyktetthet
Egenskaper
Tekniske data
Styresentraler
E/EW bruker Flammatex Pico, Nano eller Multi. EI bruker Skalmex styresentral.
Flammatex Pico
E/EW-serien
Kompakt styresentral for én branngardin. Perfekt for enkeltåpninger.
- Styrer 1 branngardin
- Innebygget UPS (batteribackup)
- Kan kobles til byggets UPS
- Opsjon: nødåpner i rømningsvei
- Opsjon: tidsforsinket start nedover
Flammatex Nano
E/EW-serien
Avansert styresentral med display og app-styring for inntil to branngardiner.
- Styrer opp til 2 branngardiner
- Innebygget UPS (batteribackup)
- Kan kobles til byggets UPS
- Tydelig display med feilmeldinger
- App-styring via Bluetooth (iOS)
- Opsjon: nødåpner i rømningsvei
- Opsjon: tidsforsinket start nedover
- Automatiske funksjonstester
Flammatex Multi
E/EW-serien
For prosjekter med flere gardiner i samme branncelle eller sone.
- Styrer opp til 5 branngardiner
- Sentralisert styring av flere åpninger
Skalmex Styresentral
EI-serien
Standardsentral for EI-branngardiner. Standardsentralen har ikke automatisk tilbakestilling etter resatt brannalarm, og støtter ikke nødåpner eller forsinkelse. Disse funksjonene kan bygges inn på fabrikken ved bestilling.
- Standardsentral uten automatisk reset
- Opsjon (fabrikkinnbygging): nødåpner, forsinkelse, auto-reset
Rustfritt skap med IP66
For røffe miljøer
BVS leverer styresentraler innkapslet i rustfrie skap med IP66-klassifisering og innebygd varme — designet for krevende miljøer. Skapet leveres med en Flammatex Nano ferdig montert, slik at montasjen går raskere på byggeplass.
- Rustfritt skap med IP66-klassifisering
- Innebygd varme for kalde og fuktige miljøer
- Flammatex Nano ferdig montert i skapet
- Raskere montasje på byggeplass

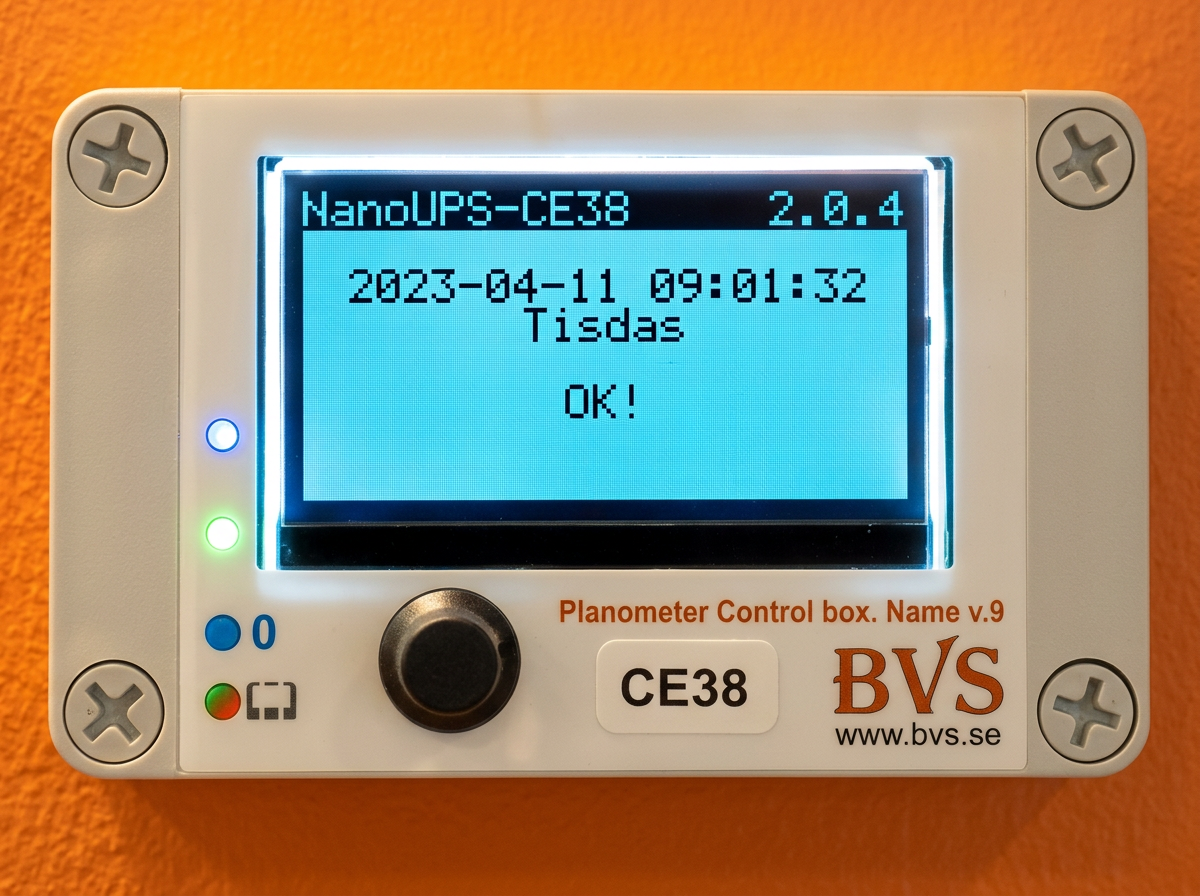

Flammatex Nano V4.4 styresentral med display
Opplæring — Montasje
E-Læringskurs for elektrikere
BVS tilbyr et eget e-læringskurs for elektrikere som skal montere og koble til Flammatex styresentraler. Kurset dekker kabling, konfigurering og feilsøking av Pico, Nano og Multi — og kan gjennomføres digitalt i eget tempo.
- Montasje og tilkobling av Pico, Nano og Multi styresentraler
- Kabling, konfigurering og innregulering
- Feilsøking og vanlige feilmeldinger
- Digitalt kurs — gjennomføres i eget tempo
Brannklasser forklart
Forstå E, W og I — brannklassifisering
E — Integritet
E står for integritet mot brann og er et tetthetskrav som sikrer at brann, i form av flammer eller lignende, ikke trenger gjennom konstruksjonen. E-kravet skal alltid oppfylles og kan brukes som en selvstendig klasse, for eksempel E 30.
W — Strålingsbegrensning
W står for begrensning av stråling på en avstand på omtrent én meter fra den ikke-brannutsatte siden. W kombineres alltid med E-kravet og kan ikke brukes alene. Det kan heller ikke kombineres med I, da W automatisk oppfylles hvis I er oppfylt. For eksempel finnes klassen EW 60, men ikke EIW 60, siden dette dekkes av EI 60.
I — Isolasjon
I står for isolasjon og er et krav om maksimal temperaturøkning på den ikke-brannutsatte siden på 140 °C i snitt og maks 180 °C. I-kravet kombineres alltid med E-kravet og kan ikke brukes alene. I den europeiske standarden finnes to varianter, I1 og I2, avhengig av hvor temperaturen måles under testing. I1 er et noe strengere krav enn I2 på grunn av målepunkter nær karmen.
Grunnprinsipp for valg av brannklasse
Grunnprinsippet er at en branndør/-port/-gardin skal ha samme klasse som den branncellegrensen den er plassert i. For eksempel, hvis en vegg har klasse EI 60, skal brannproduktet også være i klasse EI 60. Det finnes visse unntak og lettelser.
Branngardin E/EW kan anbefales der det er tilstrekkelige sikkerhetsavstander, da det er rimeligere og lettere å plassere. Flammatex EW120 kan i mange tilfeller erstatte EI30, EI60 og EI120. RIBr gjør analytiske beregninger på om Flammatex EW120 kan aksepteres brukt i EI-brannskille. Flammatex EW120 har strålingsresultat etter 120 minutter på 8,7 kW/m² (maks krav 15 kW/m²), sikkerhetsavstand 200 mm og temperaturer under 140/180 grader. Mot rømningsveier kan et lavere brannmotstandskrav aksepteres, siden det normalt ikke bør finnes brennbart materiale i nærheten, og produktet lett kan observeres av redningstjenesten under en innsats.
DiBK — Krav til dokumentasjon for branngardiner, brannsjalusier og brannskyveporterRøyketetthetsklasser
Sa — Røyktetthet ved romtemperatur
Krav til klassen Sa gjelder generelt mot rømningsveier, for eksempel hotellromsdører mot en korridor, og testes med røyk i romtemperatur (a står for ambient temperature).
S200 — Røyktetthet ved 200 °C
Krav til klassen S200 gjelder rømningsveier mot trapperom, for eksempel leilighetsdører, og testes med middels varm røyk (200 °C). S200 har inntil nylig vært betegnet som Sm.
Dokumenterte måleresultater
EW120 — et kostnadseffektivt alternativ til EI60
Flammatex EW120 har gjennomført målinger med 20 cm sikkerhetsavstand (samme termoelement som brukes for EI-klasse) som viser svært lave temperaturer:
| Tid | Snitttemperatur (20 cm) | Stråling |
|---|---|---|
| 30 minutter | 22,6 °C | 1,0 kW/m² |
| 60 minutter | 43,6 °C | 2,1 kW/m² |
| 120 minutter | 142,4 °C | 8,7 kW/m² |
På en EI branngardin er maks gjennomsnittstemperatur 140 °C målt på selve duken. Tallet bak EI angir hvor lang tid det skal gå før snittet på 140 °C kan overskrides.
Temperaturmålinger 20 cm fra prøvestykke viser under 100 °C etter 90 minutter, noe som gjør det lite sannsynlig å antenne brennbare materialer på ueksponert side under samme tidsforløp.
Iht. ISO 21524-1:2019 (s. 100): ved 9 m² strålingsflate og en hastighet på 0,75 m/s er grenseverdien 3,3 kW/m². Strålingsnivået på Flammatex EW120 er 2,1 kW/m² etter 60 minutter — godt innenfor personsikkerhetsgrensen.
EI60 og EI120 branngardiner koster ofte 2–4 ganger mer enn EW120. BVS har utviklet EW120 for å hjelpe byggebransjen med å bygge billigere, uten å gå på bekostning av sikkerhet. Mange brannkonsulenter har etter utvidet informasjon og analytisk beregning vurdert at Flammatex EW120 kan monteres i EI-konstruksjoner i de fleste tilfeller.
CE-merkingskrav (DiBK)
Branngardiner skal være CE-merket — dette er krav fra DiBK. Veiledningen gjelder for valg av E/EW og EI branngardiner, men prinsippet gjelder også for porter, dører, glass osv.
Les mer på dibk.noSlik fungerer branngardiner
Branngardinen skaper en barriere som stopper ild og røyk — i fasade, mellom bygninger og i innvendige åpninger.

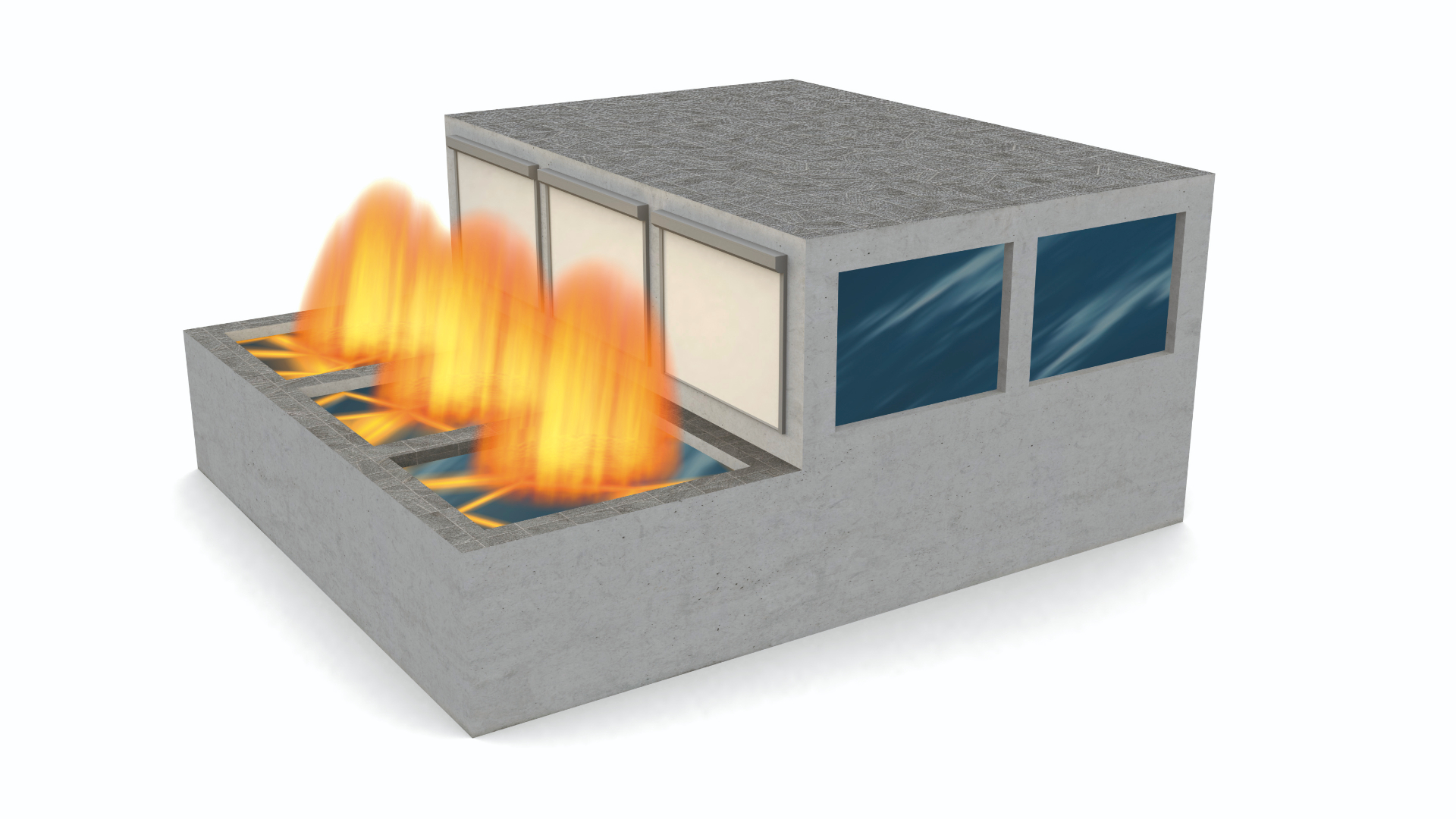

Fasadebeskyttelse
Branngardiner felles ned utvendig ved vinduer og glasspartier for å hindre brannspredning via fasade.

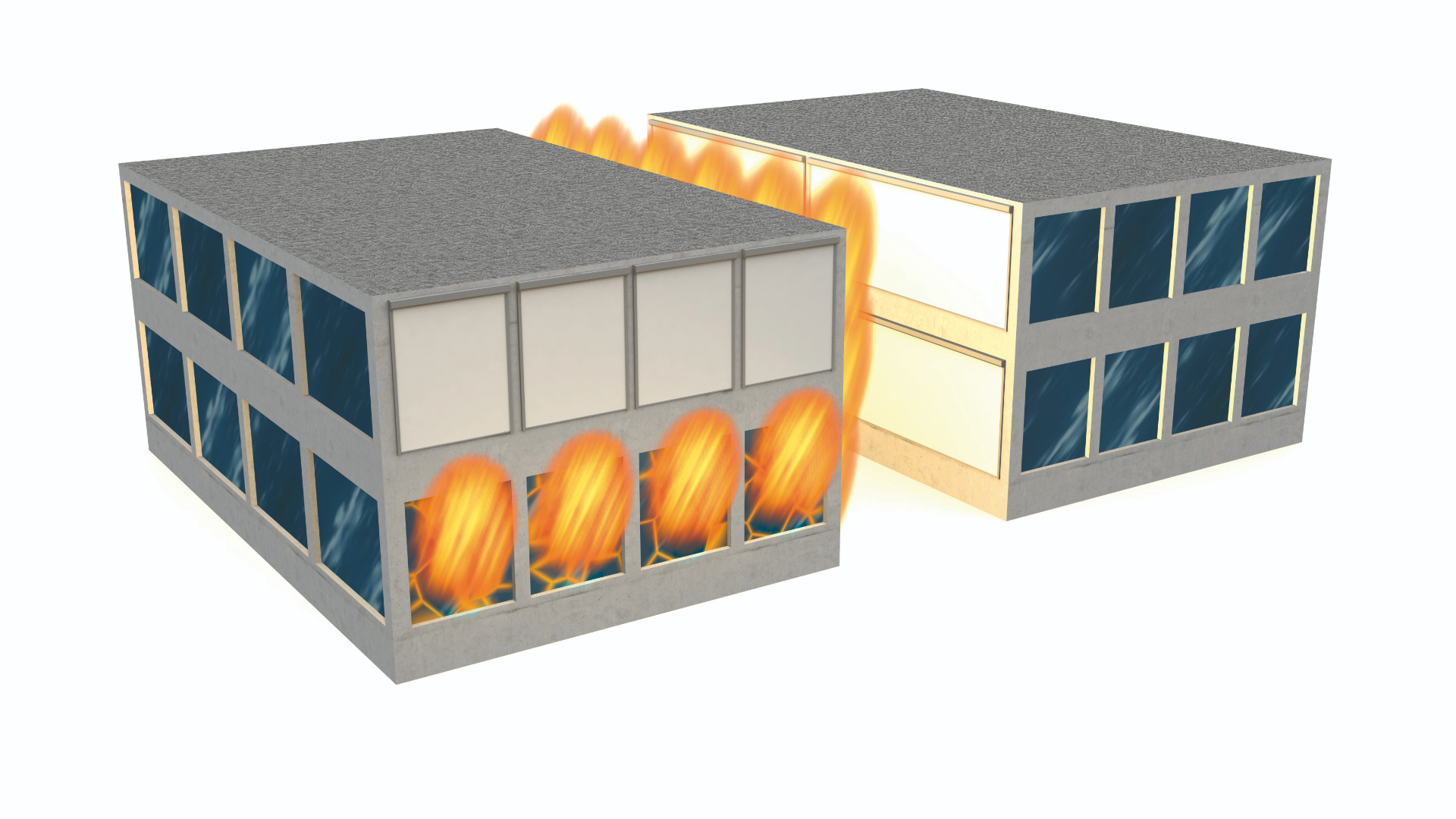

Mellom bygningsdeler
Branngardiner avskjermer brannceller mellom sammenkoblede bygninger.

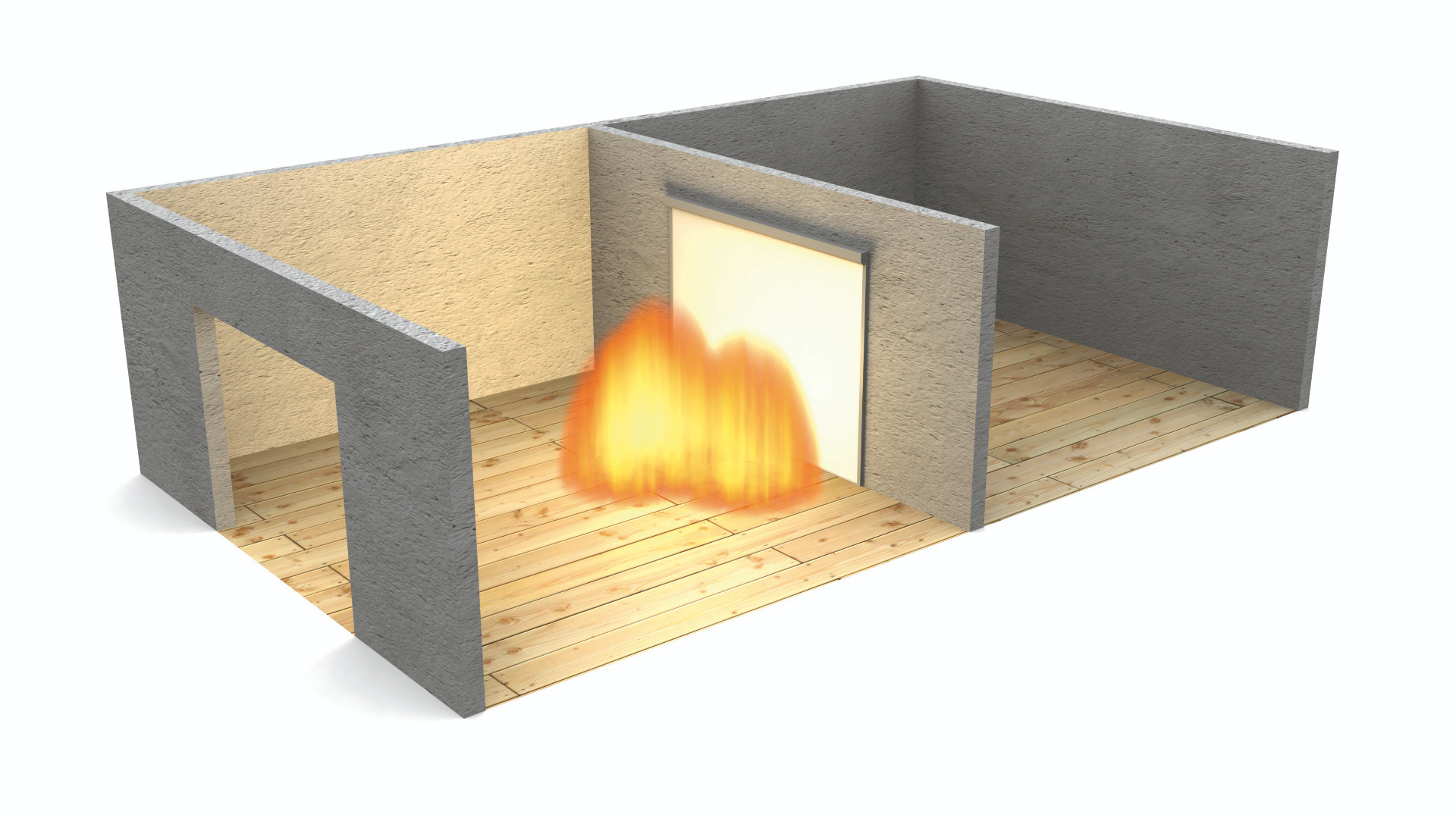

Innvendig åpning
Branngardin i døråpning — skaper branncellegrense uten permanent vegg.
Bruksområder
Branngardiner passer i brannceller, heissjakter, vinduer, fasade og som supplement til porter.

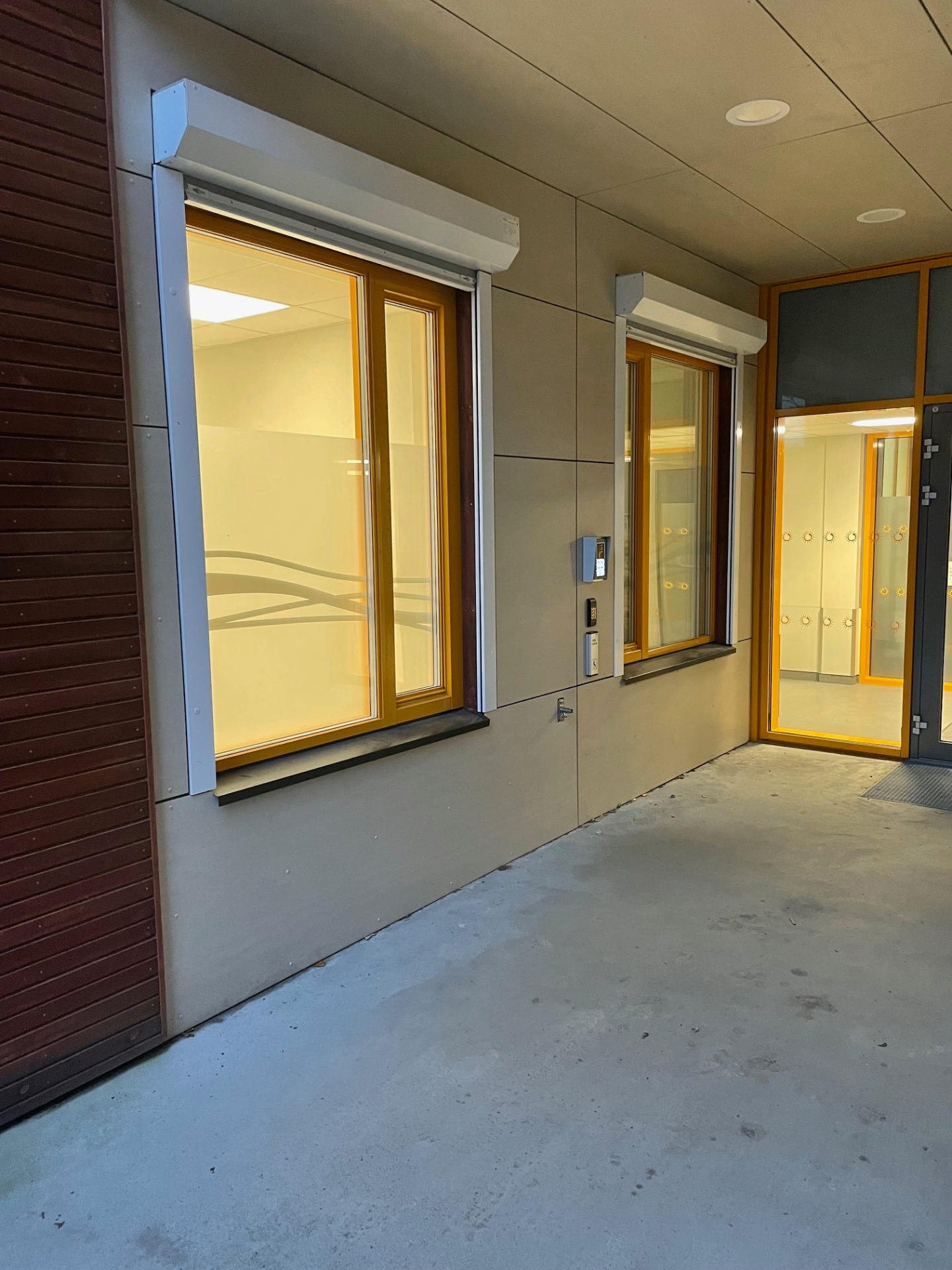

Vindu & Fasade
Alternativ til dyrt brannglass. Monteres utvendig.

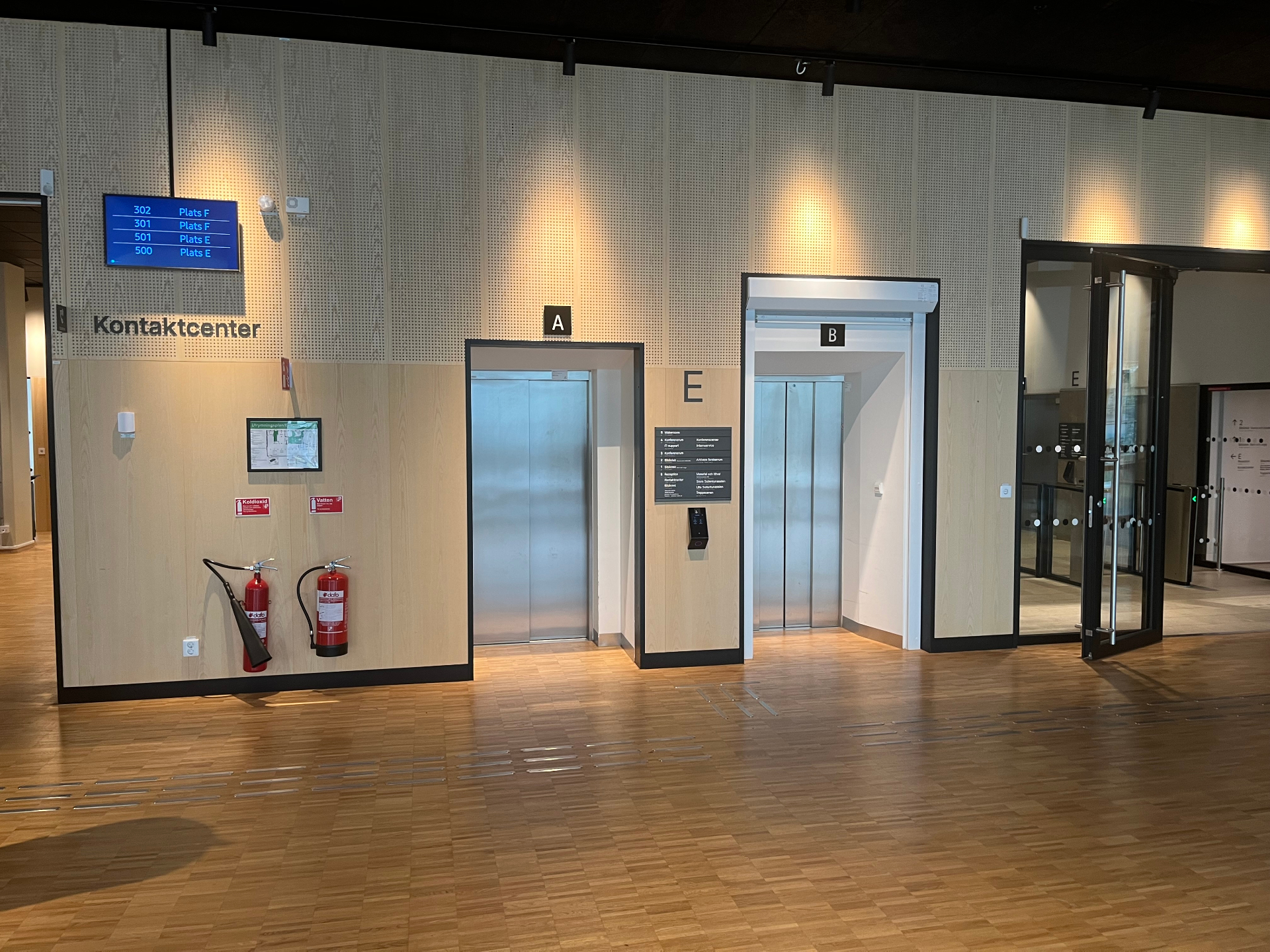

Heissjakt
Hindrer røyk- og brannspredning mellom etasjer.

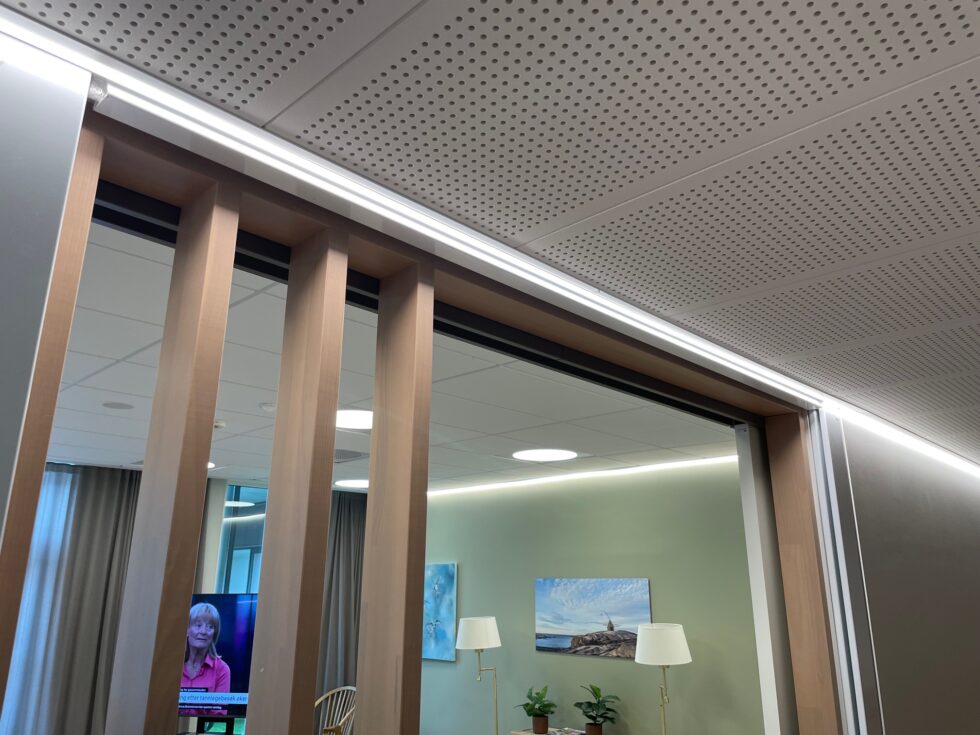

Kontor & Offentlige bygg
Diskret i himling — skaper åpne kontormiljøer.

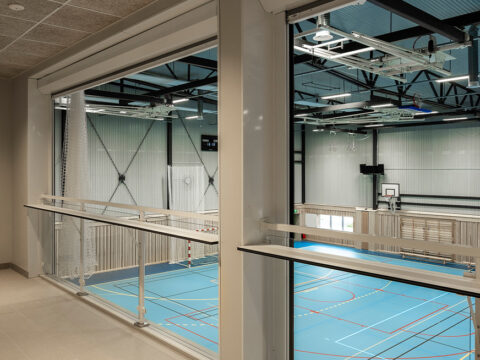

Idrettshall & Kulturbygg
Smidig alternativ foran glass som åpner opp rommet.

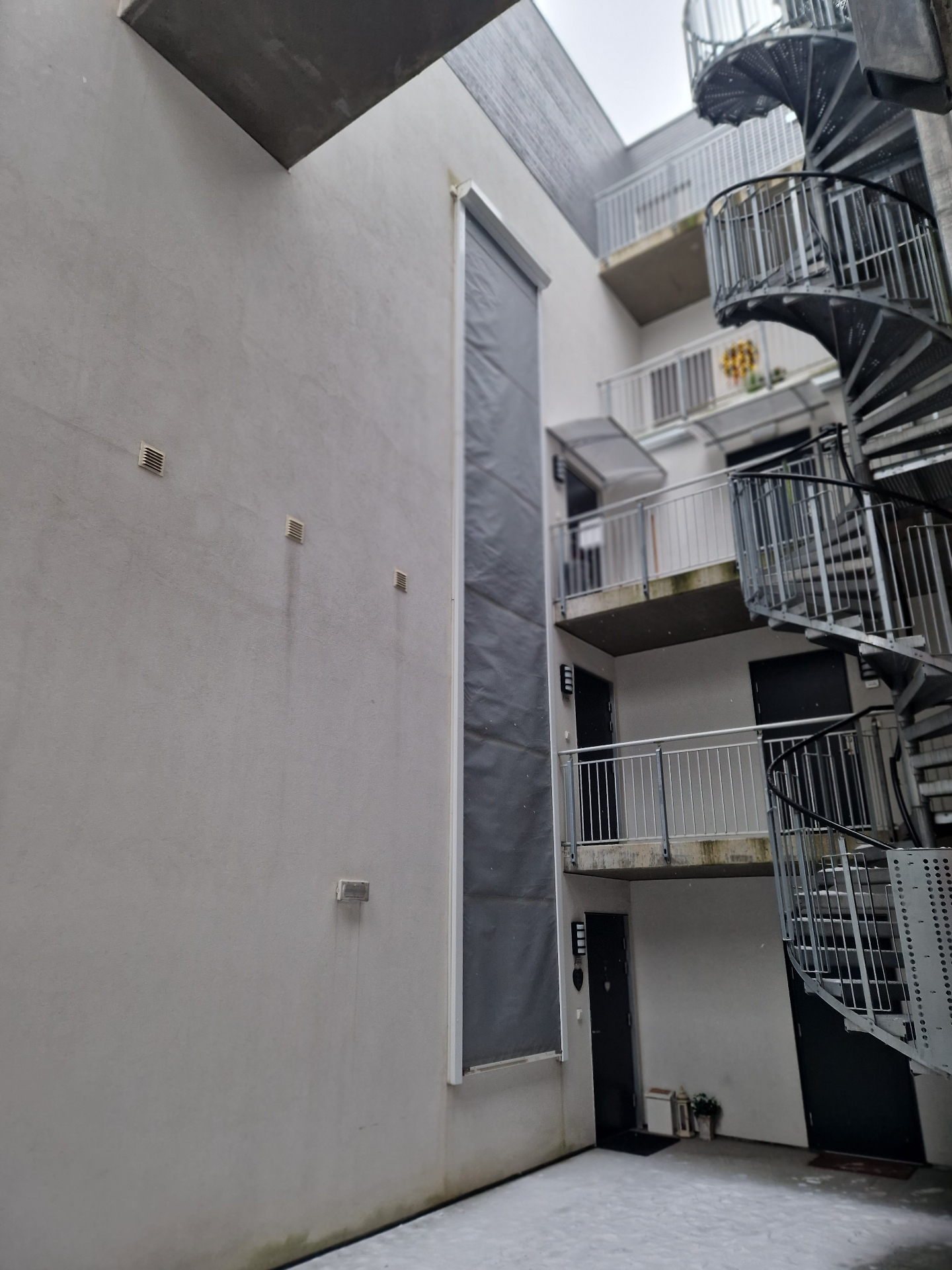

Fasademontasje
CE-godkjent for utendørs bruk på fasade.
Lager & Logistikk
Minimerer risiko for påkjøringsskader, krever lavere fribøyde.
«Fantastisk support gjennom hele salgsprosessen og helt frem til produktet sitter på plass — det har vært et fantastisk engasjement fra deres side!»
Resurser
Dokumentasjon & nedlastinger
Produktblad, styresentraler, montasjeanvisninger og CAD-filer.
Produktark — E/EW-serien
Flammatex E120/EW30
Produktark med brannklasse, spesifikasjoner og bruksområder
PDFFlammatex E120/EW60
Produktark med brannklasse, spesifikasjoner og bruksområder
PDFFlammatex E120/EW90
Produktark med brannklasse, spesifikasjoner og bruksområder
PDFFlammatex E120/EW120
Produktark med brannklasse, strålevarmedata og røyktetthet Sa/S200
PDFProduktark — EI-serien
Flammatex EI30+
Produktark med brannklasse, kassettmål og spesifikasjoner
PDFFlammatex EI60+
Produktark med brannklasse, kassettmål og spesifikasjoner
PDFFlammatex EI60
Produktark med brannklasse, kassettmål og røyktetthet Sa/S200
PDFFlammatex EI120
Produktark med brannklasse, kassettmål og røyktetthet Sa/S200
PDFProduktblad (samlet)
Flammatex EW120
Brannklasse, spesifikasjoner og bruksområder
PDFFlammatex E120
Brannklasse, spesifikasjoner og bruksområder
PDFProduktdokumentasjon
Komplett produktblad for Flammatex branngardiner
PDFYtelseserklæringer (DoP)
DoP — E60/E120/EW30
Ytelseserklæring iht. EU-forordning
PDFDoP — E120/EW90
Ytelseserklæring iht. EU-forordning
PDFDoP — E120/EW60
Ytelseserklæring iht. EU-forordning
PDFDoP — Røyktetthet Sa/S200
Ytelseserklæring — Flammatex E120/EW120 røyktetthet
PDFStyresentraler
Nano Styresentral V4.4
Produktbrosjyre for Nano styresentral
PDFPico Styresentral
Produktbrosjyre for Pico styresentral
PDFMontasje & CAD
Montasjeanvisning
Steg-for-steg monteringsinstruksjoner
PDFMontasjefilm
Instruksjonsvideo
MP4BIM — Flammatex
Revit-modell for prosjektering
RVTFAQ
